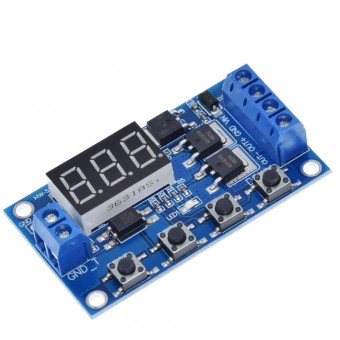

Modul electronic programabil cu temporizator și ieșire MOSFET, destinat controlului întârziat, temporizat sau ciclic al consumatorilor electrici în instalații de curent continuu.

Modulul dispune de display digital, mai multe programe de funcționare și posibilitatea reglării precise a timpilor de activare și dezactivare.

Spre deosebire de un releu electromagnetic clasic, comutarea este realizată electronic prin MOSFET, fără zgomot mecanic la acționare și fără uzura contactelor unui releu convențional.

Este potrivit pentru numeroase proiecte auto, instalații 12V / 24V, sisteme de iluminare, pompe, ventilatoare, motoare DC, automatizări și alte aplicații electrice.

✨ Caracteristici principale

• Tip produs: modul temporizator electronic MOSFET

• Cod produs: 9007

• Tensiune de alimentare: 5–36V DC

• Semnal de declanșare: High Level 3–24V

• Tensiune controlată la ieșire: DC 5–36V

• Curent maxim constant: 15A la temperatura camerei

• Putere maximă: 400W

• Ieșire: dublu MOSFET în paralel

• Rezistență internă redusă

• Display digital

• Temporizare reglabilă

• Număr foarte mare de comutări

• Funcționare silențioasă

• Fără zgomotul specific releelor electromecanice

• Durată de viață mai mare comparativ cu un releu mecanic clasic

• Garanție: 12 luni

📏 Dimensiuni

Dimensiunile modulului sunt:

60 x 34 x 12 mm

Formatul compact permite integrarea ușoară în diverse instalații electrice, panouri de comandă sau proiecte electronice.

🌡️ Temperatură de funcționare

Modulul poate funcționa într-un domeniu larg de temperatură:

-40°C până la +85°C

Această caracteristică îl face potrivit inclusiv pentru numeroase aplicații auto și industriale.

⏱️ Interval de temporizare reglabil

Modulul permite selectarea rezoluției temporizării în mai multe intervale:

• 0 – 99,9 secunde

• 0 – 999 secunde

• 0 – 999 minute

Poziția punctului zecimal permite stabilirea rezoluției necesare pentru aplicația dorită.

Exemplu: pentru o temporizare de 3,2 secunde, afișajul poate fi setat la valoarea:

03.2

⚡ Ieșire electronică MOSFET

Modulul utilizează o ieșire cu două MOSFET-uri conectate în paralel, caracterizată prin rezistență internă redusă.

Această construcție permite controlul unor consumatori relativ puternici, până la:

15A / 400W, în condițiile specificate și la temperatura ambientală corespunzătoare.

Fiind o comutare electronică:

• nu există zgomot mecanic de releu;

• nu există contacte mecanice care să se uzeze la fiecare comutare;

• poate realiza un număr foarte mare de cicluri;

• este potrivit pentru aplicații cu porniri și opriri repetate.

🔄 Programe de funcționare

Modulul dispune de 4 programe principale, dintre care unele au mai multe submoduri.

P-1 – Activare temporizată după semnal

La primirea unui semnal, ieșirea se activează și începe temporizarea OP.

După expirarea timpului setat, ieșirea se dezactivează.

P1.1

În timpul temporizării OP, orice semnal nou este ignorat.

P1.2

Un nou semnal primit în timpul funcționării repornește cronometrul OP.

P1.3

Un semnal nou funcționează ca resetare, dezactivează ieșirea și oprește temporizarea.

Acest mod poate fi utilizat pentru activarea unui consumator pentru o perioadă prestabilită după primirea unui impuls.

P-2 – Întârziere la pornire + timp de funcționare

După primirea semnalului de declanșare:

1. modulul așteaptă timpul setat CL;

2. activează ieșirea;

3. menține consumatorul activ pentru timpul OP;

4. apoi oprește automat ieșirea.

Acest program este util atunci când consumatorul trebuie să pornească după o anumită întârziere și să funcționeze pentru o durată stabilită.

P-3 – Funcționare ciclică ON / OFF

Modulul poate realiza automat cicluri repetitive:

ON → OFF → ON → OFF

Timpii de pornire și oprire sunt reglați independent prin parametrii:

• OP – timp activ / ON

• CL – timp inactiv / OFF

P3.1

Ciclul OP / CL începe după primirea semnalului de declanșare.

P3.2

Ciclul începe automat imediat după alimentarea modulului, fără semnal extern.

Acest mod este potrivit pentru aplicații repetitive și automatizări.

P-4 – Oprire întârziată după dispariția semnalului

Atât timp cât semnalul de comandă este prezent, ieșirea rămâne activă.

După dispariția semnalului:

1. începe temporizarea OP;

2. consumatorul rămâne activ pe durata setată;

3. după expirarea timpului, ieșirea se oprește.

Dacă semnalul reapare, temporizarea este resetată.

Acest mod este foarte util pentru aplicații în care consumatorul trebuie să mai funcționeze o perioadă după oprirea comenzii.

🎛️ Setarea programelor

Pentru selectarea modului de funcționare:

1. Din ecranul principal, țineți apăsat butonul SET timp de aproximativ 2 secunde.

2. Selectați programul dorit cu butoanele UP / DOWN.

3. Apăsați SET pentru configurarea parametrilor.

4. Reglați valorile dorite.

5. După finalizarea configurării, țineți din nou apăsat SET aproximativ 2 secunde pentru salvarea setărilor.

⏲️ Parametri de timp

Principalii parametri utilizați sunt:

• OP – timpul în care ieșirea este activă;

• CL – timpul de așteptare / timpul în care ieșirea este oprită.

Parametrii sunt utilizați diferit în funcție de programul selectat.

⏹️ Funcțiile butonului STOP

Butonul STOP permite și configurarea unor funcții suplimentare.

Control ieșire

ON – ieșirea este permisă să se activeze conform programului selectat.

OFF – ieșirea rămâne permanent oprită.

💤 Mod de repaus al display-ului

Sunt disponibile două moduri:

C-P

Dacă nu se efectuează nicio operațiune timp de aproximativ 5 minute, display-ul se stinge, însă programul continuă să funcționeze normal.

O-d

Display-ul rămâne permanent aprins.

Pentru comutarea între modurile C-P și O-d, se ține apăsat butonul STOP aproximativ 2 secunde.

🚗 Exemple de utilizare

Modulul poate fi utilizat pentru numeroase aplicații, precum:

• iluminare auto auxiliară;

• temporizarea lămpilor;

• ventilatoare;

• pompe;

• motoare DC;

• electrovalve;

• sisteme de avertizare;

• automatizări 12V / 24V;

• sisteme de răcire;

• pornirea întârziată a unui consumator;

• oprirea întârziată a unui consumator;

• funcționare ciclică ON/OFF;

• proiecte electronice și industriale.

⚠️ Important

Puterea și curentul maxim suportate depind de condițiile reale de funcționare, temperatură, răcire, secțiunea cablurilor și tipul consumatorului.

Pentru consumatori cu putere ridicată recomandăm:

• cabluri cu secțiune corespunzătoare;

• conexiuni electrice ferme;

• siguranță dimensionată corect;

• ventilație corespunzătoare a modulului;

• evitarea depășirii parametrilor nominali.

La sarcini inductive precum motoare, electrovalve sau alte componente similare trebuie luate măsurile de protecție specifice tipului de consumator.

⭐ Avantaje

• alimentare 5–36V DC;

• compatibil cu instalații de 12V și 24V;

• comandă prin MOSFET;

• până la 15A / 400W;

• display digital;

• temporizare reglabilă;

• 4 programe principale de funcționare;

• mod ciclic ON/OFF;

• pornire întârziată;

• oprire întârziată;

• domeniu de timp până la 999 minute;

• dimensiuni compacte;

• comutare silențioasă;

• fără uzura contactelor unui releu mecanic.

Modul temporizator programabil pentru automatizări 5–36V

Modulul MOSFET cu display este o soluție compactă și versatilă pentru controlul temporizat al consumatorilor DC, oferind multiple moduri de funcționare, temporizare precisă și posibilitatea utilizării în instalații auto de 12V și 24V, precum și în numeroase proiecte electronice și industriale.

5–36V DC • MOSFET • 15A • 400W • DISPLAY DIGITAL • 0–999 MINUTE • P-1 / P-2 / P-3 / P-4 • 60 x 34 x 12 MM • -40°C / +85°C
